3.1 空间离散

      求解域内的离散采用有限体积法（finite volume method）。空间域通过将连续体划分为互不重叠的单元/网格单元（cells/elements）来离散。

      在二维情况下，单元可以为任意形状多边形，但本文仅考虑三角形与四边形单元。

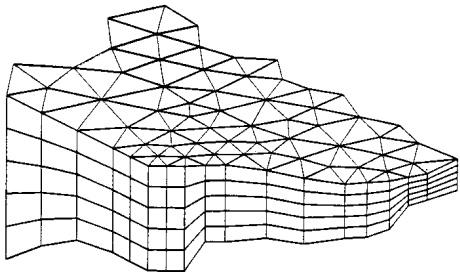

      在三维情况下采用分层网格（layered mesh）：水平面使用非结构网格（unstructured mesh），垂向使用结构网格（structured mesh）（见图 3.1）。垂向网格可基于 $\sigma$ 坐标，或采用 $\sigma/z$-层混合坐标。对于混合 $\sigma/z$ 网格，自由表面至指定深度采用 $\sigma$ 坐标，而其下采用 $z$-层坐标。不同类型的垂向网格示意见图 3.2。$\sigma$ 域与 $z$-层域内的单元可以为三棱柱或四棱柱（底面为三边形或四边形多边形），因此水平面单元为三角形或四边形。单元在垂向上严格对齐（perfectly vertical），且各层具有相同的拓扑结构（identical topology）。

      使用 $\sigma$ 坐标的最重要优点在于：能够精确表征地形（bathymetry），并在近底部提供一致的分辨率。然而，在地形突变（陡坡）区域，$\sigma$ 坐标可能在水平压力梯度、平流与混合项中产生显著误差，从而导致不真实的流场。

      使用 $z$-层坐标可使水平压力梯度、平流与混合项的计算更为直接，但其缺点是地形表达精度不足；同时，由于地形呈“台阶状”表达（stair-step representation），可能在近底部产生不真实的流速。

      垂向离散可采用标准 $\sigma$ 网格或 $\sigma/z$-层混合网格。对于混合 $\sigma/z$ 网格，自由表面至指定深度 $z_{\sigma}$ 采用 $\sigma$ 坐标，其下采用 $z$-层坐标。为允许自由表面高程变化，至少需要一个 $\sigma$ 层。

      在 $\sigma$ 域内使用固定层数 $N_{\sigma}$，每一层厚度为 $\sigma$ 域总厚度 $h_{\sigma}$ 的固定比例，其中 $h_{\sigma}=\eta-\max(z_{b},z_{\sigma})$。$\sigma$ 域离散由一组离散的 $\sigma$ 层面 $\{\sigma_{i},\,i=1,(N_{\sigma}+1)\}$ 给出。这里 $\sigma$ 从最低 $\sigma$ 层底界面的 $\sigma_{1}=0$ 变化到自由表面的 $\sigma_{N_{\sigma}+1}=1$。

      可变 $\sigma$ 坐标可采用 Song and Haidvogel (1994) 提出的通用垂向坐标（$s$-coordinate）系统的离散形式构造。首先在 $s$ 坐标系（$-1\le s\le 0$）上定义等距离散：

$$ s_{i}=-\frac{N_{\sigma}+1-i}{N_{\sigma}}\qquad i=1,(N_{\sigma}+1)\tag{3.1} $$

      然后由下式得到离散 $\sigma$ 坐标：

$$ \sigma_{i}=1+\sigma_{c}s_{i}+\big(1-\sigma_{c}\big)c\big(s_{i}\big)\quad i=1,(N_{\sigma}+1)\tag{3.2} $$

其中：

$$ c(s)=(1-b)\frac{\sinh(\theta s)}{\sinh(\theta)}+b\frac{\tanh\left(\theta\left(s+\frac{1}{2}\right)\right)-\tanh\left(\frac{\theta}{2}\right)}{2\tanh\left(\frac{\theta}{2}\right)}\tag{3.3} $$

      这里 $\sigma_c$ 为等距分布与拉伸分布之间的权重系数，$\theta$ 为表层控制参数，$b$ 为底层控制参数。权重系数范围为 $0<\sigma_{c}\le1$：$\sigma_c=1$ 对应等距分布，$\sigma_c=0$ 对应完全拉伸分布；$\sigma_c$ 过小可能导致线性不稳定。表层控制参数范围为 $0<\theta\le20$，底层控制参数范围为 $0\le b\le1$。当 $\theta<1$ 且 $b=0$ 时可得到等距垂向分辨率；增大 $\theta$ 可使表层附近分辨率最高；当 $\theta>0$ 且 $b=1$ 时，表层与底层附近均可获得较高分辨率。

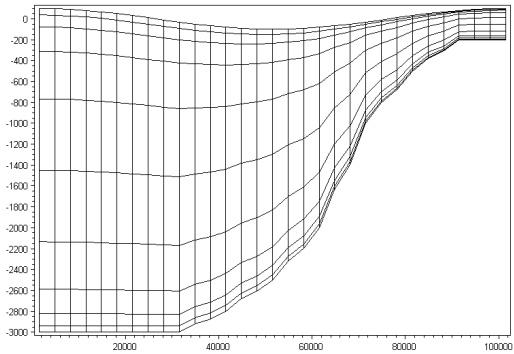

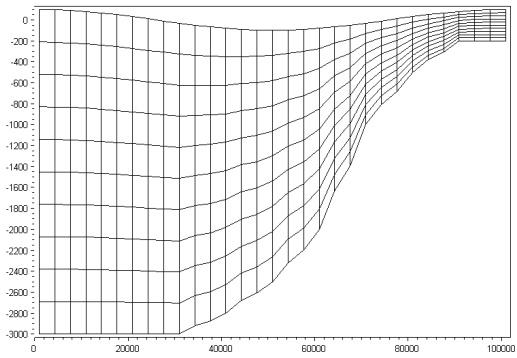

      可变垂向离散的网格示例见图 3.3 与图 3.4。

      在 $z$-层域内，离散由一组离散的 $z$ 层面 $\{z_{i},\,i=1,(N_{z}+1)\}$ 给出，其中 $N_z$ 为 $z$-层域内的层数。$z_1$ 为最小 $z$ 层面，$z_{N_z+1}$ 为最大 $z$ 层面，且等于 $\sigma$ 深度 $z_{\sigma}$。相应层厚为：

$$ \Delta z_{i}=z_{i+1}-z_{i}\qquad i=1,N_{z}\tag{3.4} $$

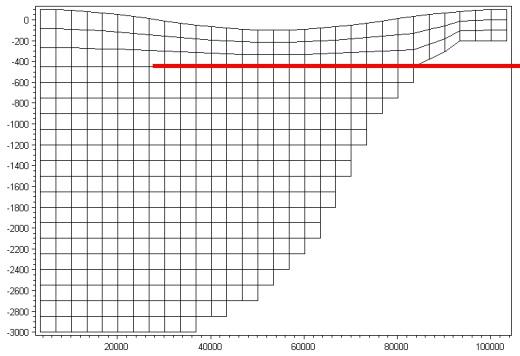

      离散示意见图 3.5 与图 3.6。

      采用标准 $z$-层离散时，底深会被“舍入”到最接近的 $z$ 层面。因此，对水平网格中的某单元，其单元平均底深为 $z_b$，当满足以下条件时，该单元在 $z$ 域对应柱状网格中的层单元被纳入计算：

$$ \frac{(z_{i+1}-z_{i})}{2}\ge z_{b}\quad i=1,N_{z}\tag{3.5} $$

      单元平均底深 $z_b$ 取该单元各顶点（vortices）处水深的平均值。对标准 $z$-层离散，最小深度为 $z_1$。为在底深低于最小 $z$ 层面（$z_{1}>z_{b}$）时仍能反映真实水深，采用贴底（bottom fitted）修正：在底层单元引入层厚修正系数 $f_1$，用于体积与面通量积分计算。底层修正系数为：

$$ f_{1}=\frac{(z_{2}-z_{b})}{\Delta z_{1}}\tag{3.6} $$

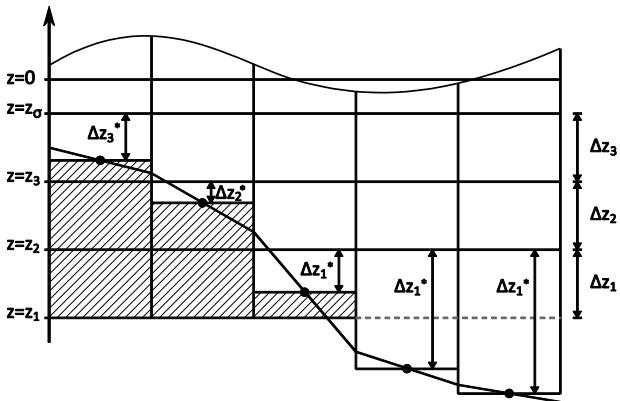

      修正后的底层层厚为 $\Delta z_{1}^{*}=f_{1}\Delta z_{1}$。简单地形调整方法见图 3.5。

      为更精确表达底深，可采用高级（advanced）地形调整方法。对单元平均底深为 $z_b$ 的水平网格单元，当满足以下条件时，其 $z$ 域柱状网格中的层单元被纳入计算：

$$ z_{i+1}>z_{b}\quad i=1,N_{z}\tag{3.7} $$

      并对层厚引入修正系数 $f_i$：

$$ f_{i}=\max\left(\frac{(z_{i+1}-z_{b})}{\Delta z_{i}},\frac{\Delta z_{min}}{\Delta z_{i}}\right)\quad z_{i}<z_{b}<z_{i+1}\ \text{or}\ z_{1}>z_{b}\tag{3.8} $$

$$ f_{i}=1\quad z_{1}\ge z_{b} $$

      其中 $\Delta z_{min}$ 为最小层厚阈值，用于避免修正系数过小。修正系数用于体积与面通量积分计算；修正后的层厚为 $\{\Delta z_{i}^{*}=f_{i}\Delta z_{i},\,i=1,N_{z}\}$。高级地形调整方法见图 3.6。

      浅水方程组的积分形式可写为一般守恒律形式：

$$ \frac{\partial\boldsymbol{U}}{\partial t}+\nabla\cdot\boldsymbol{F}\big(\boldsymbol{U}\big)=\boldsymbol{S}\big(\boldsymbol{U}\big)\tag{3.9} $$

其中：$\boldsymbol{U}$ 为守恒变量向量，$\boldsymbol{F}$ 为通量向量函数，$\boldsymbol{S}$ 为源项向量。

      在笛卡尔坐标下，二维浅水方程组可写为：

$$ \frac{\partial\boldsymbol{U}}{\partial t}+\frac{\partial\left(\boldsymbol{F}_{x}^{I}-\boldsymbol{F}_{x}^{V}\right)}{\partial x}+\frac{\partial\left(\boldsymbol{F}_{y}^{I}-\boldsymbol{F}_{y}^{V}\right)}{\partial y}=\boldsymbol{S}\tag{3.10} $$

其中上标 $I$ 与 $V$ 分别表示无黏（对流）通量与黏性通量，并且：

$$ \boldsymbol{U}=\left[\begin{aligned}h\\ h\overline{u}\\ h\overline{v}\end{aligned}\right]\tag{3.11a} $$

$$ \boldsymbol{F}_{x}^{I}=\left[\begin{aligned}h\overline{u}\\ h\overline{u}^{2}+\frac{1}{2}g(h^{2}-d^{2})\\ h\overline{u}\,\overline{v}\end{aligned}\right],\quad\boldsymbol{F}_{x}^{V}=\left[\begin{aligned}0\\ hA\left(2\frac{\partial\overline{u}}{\partial x}\right)\\ hA\left(\frac{\partial\overline{u}}{\partial y}+\frac{\partial\overline{v}}{\partial x}\right)\end{aligned}\right]\tag{3.11b} $$

$$ \boldsymbol{F}_{y}^{I}=\left[\begin{aligned}h\overline{v}\\ h\overline{u}\,\overline{v}\\ h\overline{v}^{2}+\frac{1}{2}g(h^{2}-d^{2})\end{aligned}\right],\quad\boldsymbol{F}_{y}^{V}=\left[\begin{aligned}0\\ hA\left(\frac{\partial\overline{u}}{\partial y}+\frac{\partial\overline{v}}{\partial x}\right)\\ hA\left(2\frac{\partial\overline{v}}{\partial y}\right)\end{aligned}\right]\tag{3.11c} $$

$$ \boldsymbol{S}=\left[\begin{aligned}0\\ g\eta\frac{\partial d}{\partial x}+f\overline{v}h-\frac{h}{\rho_{0}}\frac{\partial p_{a}}{\partial x}-\frac{gh^{2}}{2\rho_{0}}\frac{\partial\rho}{\partial x}-\frac{1}{\rho_{0}}\left(\frac{\partial s_{xx}}{\partial x}+\frac{\partial s_{xy}}{\partial y}\right)+\frac{\tau_{sx}}{\rho_{0}}-\frac{\tau_{bx}}{\rho_{0}}+hu_{s}\\ g\eta\frac{\partial d}{\partial y}-f\overline{u}h-\frac{h}{\rho_{0}}\frac{\partial p_{a}}{\partial y}-\frac{gh^{2}}{2\rho_{0}}\frac{\partial\rho}{\partial y}-\frac{1}{\rho_{0}}\left(\frac{\partial s_{yx}}{\partial x}+\frac{\partial s_{yy}}{\partial y}\right)+\frac{\tau_{sy}}{\rho_{0}}-\frac{\tau_{by}}{\rho_{0}}+hv_{s}\end{aligned}\right]\tag{3.11d} $$

      在笛卡尔坐标下，三维浅水方程（在 $\sigma$ 坐标下的三维动量-连续方程通量形式）可写为：

$$ \frac{\partial\boldsymbol{U}}{\partial t}+\frac{\partial\boldsymbol{F}_{x}^{I}}{\partial x^{\prime}}+\frac{\partial\boldsymbol{F}_{y}^{I}}{\partial y^{\prime}}+\frac{\partial\boldsymbol{F}_{\sigma}^{I}}{\partial\sigma}+\frac{\partial\boldsymbol{F}_{x}^{V}}{\partial x}+\frac{\partial\boldsymbol{F}_{y}^{V}}{\partial y}+\frac{\partial\boldsymbol{F}_{\sigma}^{V}}{\partial\sigma}=\boldsymbol{S}\tag{3.12} $$

其中上标 $I$ 与 $V$ 分别表示无黏（对流）与黏性通量，并且：

$$ \boldsymbol{U}=\left[\begin{aligned}h\\ hu\\ hv\end{aligned}\right]\tag{3.13a} $$

$$ \boldsymbol{F}_{x}^{I}=\left[\begin{aligned}hu\\ hu^{2}+\frac{1}{2}g(h^{2}-d^{2})\\ huv\end{aligned}\right],\quad\boldsymbol{F}_{x}^{V}=\left[\begin{aligned}0\\ hA\left(2\frac{\partial u}{\partial x}\right)\\ hA\left(\frac{\partial u}{\partial y}+\frac{\partial v}{\partial x}\right)\end{aligned}\right]\tag{3.13b} $$

$$ \boldsymbol{F}_{y}^{I}=\left[\begin{aligned}hv\\ huv\\ hv^{2}+\frac{1}{2}g(h^{2}-d^{2})\end{aligned}\right],\quad\boldsymbol{F}_{y}^{V}=\left[\begin{aligned}0\\ hA\left(\frac{\partial u}{\partial y}+\frac{\partial v}{\partial x}\right)\\ hA\left(2\frac{\partial v}{\partial y}\right)\end{aligned}\right]\tag{3.13c} $$

$$ \boldsymbol{F}_{\sigma}^{I}=\left[\begin{aligned}h\omega\\ h\omega u\\ h\omega v\end{aligned}\right],\quad\boldsymbol{F}_{\sigma}^{V}=\left[\begin{aligned}0\\ \frac{\nu_{t}}{h}\frac{\partial u}{\partial\sigma}\\ \frac{\nu_{t}}{h}\frac{\partial v}{\partial\sigma}\end{aligned}\right]\tag{3.13d} $$

$$ \boldsymbol{S}=\left[\begin{aligned}0\\ g\eta\frac{\partial d}{\partial x}+fvh-\frac{h}{\rho_{0}}\frac{\partial p_{a}}{\partial x^{\prime}}-\frac{hg}{\rho_{0}}\int_{z}^{\eta}\frac{\partial\rho}{\partial x}\,dz-\frac{1}{\rho_{0}}\left(\frac{\partial s_{xx}}{\partial x}+\frac{\partial s_{xy}}{\partial y}\right)+hu_{s}\\ g\eta\frac{\partial d}{\partial y}-fuh-\frac{h}{\rho_{0}}\frac{\partial p_{a}}{\partial y^{\prime}}-\frac{hg}{\rho_{0}}\int_{z}^{\eta}\frac{\partial\rho}{\partial y}\,dz-\frac{1}{\rho_{0}}\left(\frac{\partial s_{yx}}{\partial x}+\frac{\partial s_{yy}}{\partial y}\right)+hv_{s}\end{aligned}\right]\tag{3.13e} $$

      将式 (3.9) 在第 $i$ 个单元上积分，并用 Gauss 定理将通量体积分改写为边界积分，得：

$$ \int_{A_{i}}\frac{\partial\boldsymbol{U}}{\partial t}\,d\Omega+\int_{\Gamma_{i}}\left(\boldsymbol{F}\cdot\boldsymbol{n}\right)\,ds=\int_{A_{i}}\boldsymbol{S}\big(\boldsymbol{U}\big)\,d\Omega\tag{3.14} $$

其中：$A_i$ 为第 $i$ 个单元的面积/体积；$\Omega$ 为定义在 $A_i$ 上的积分变量；$\Gamma_i$ 为第 $i$ 个单元边界；$ds$ 为沿边界的积分变量；$\boldsymbol{n}$ 为边界上的外法向单位向量。

      对面积/体积积分采用一点求积（取单元几何中心为求积点），对边界积分采用中点求积，则式 (3.14) 可写为：

$$ \frac{\partial \boldsymbol{U}_{i}}{\partial t}+\frac{1}{A_{i}}\sum_{j=1}^{N_{S}}\left(\boldsymbol{F}\cdot\boldsymbol{n}_{j}\right)\Delta\Gamma_{j}=\boldsymbol{S}_{i}\tag{3.15} $$

其中：$\boldsymbol{U}_i$ 与 $\boldsymbol{S}_i$ 分别为第 $i$ 个单元内的 $\boldsymbol{U}$ 与 $\boldsymbol{S}$ 的平均值，存储在单元中心；$N_S$ 为单元边数；$\boldsymbol{n}_j$ 为第 $j$ 条边界面的外法向单位向量；$\Delta\Gamma_j$ 为第 $j$ 条界面的长度/面积。

      空间离散可采用一阶或二阶格式。

      对二维情形，在单元界面处的对流通量采用近似 Riemann 求解器（Roe 格式，Roe, 1981）计算。Roe 格式需要估计界面左右两侧的状态变量。为实现二阶空间精度，采用线性梯度重构（linear gradient-reconstruction）。平均梯度按 Jawahar and Kamath (2000) 的方法估计。为避免数值振荡，使用二阶 TVD 斜率限制器（Van Leer limiter，见 Hirch, 1990；Darwish, 2003）。

      对三维情形，在单元的垂直界面（$x'y'$ 平面）对流通量同样采用 Roe 近似 Riemann 求解器，并采用线性梯度重构与 Van Leer TVD 限制器以获得二阶空间精度。水平界面（沿垂向方向的界面）上的对流通量：低阶格式使用一阶迎风（first order upwinding）；高阶格式则用界面上下相邻单元计算得到通量的均值来近似。

      输运方程出现在盐温模型、湍流模型与通用输运模型中，均具有笛卡尔坐标下式 (2.20) 的形式。二维情况下，输运方程的积分形式可用式 (3.9) 表示，其中：

$$ \boldsymbol{U}=h\overline{C}\tag{3.16a} $$

$$ \boldsymbol{F}^{I}=\left[h\overline{u}\,\overline{C},\ h\overline{v}\,\overline{C}\right],\quad\boldsymbol{F}^{V}=\left[hD_{h}\frac{\partial\overline{C}}{\partial x},\ hD_{h}\frac{\partial\overline{C}}{\partial y}\right]\tag{3.16b} $$

$$ \boldsymbol{S}=-hk_{p}\overline{C}+hC_{s}S\tag{3.16c} $$

      三维情况下，输运方程的积分形式同样可用式 (3.9) 表示，其中：

$$ \boldsymbol{U}=hC\tag{3.17a} $$

$$ \boldsymbol{F}^{I}=\left[huC,\ hvC,\ h\omega C\right],\quad\boldsymbol{F}^{V}=\left[hD_{h}\frac{\partial C}{\partial x},\ hD_{h}\frac{\partial C}{\partial y},\ h\frac{D_{v}}{h}\frac{\partial C}{\partial\sigma}\right]\tag{3.17b} $$

$$ \boldsymbol{S}=-hk_{p}C+hC_{s}S\tag{3.17c} $$

      输运方程的有限体积离散形式同样由式 (3.15) 给出。与浅水方程类似，空间离散可采用一阶或二阶格式。

      在二维中，低阶格式使用简单的一阶迎风：迎风侧单元平均值作为边界值；高阶格式通过梯度重构在边界得到二阶精度，并采用迎风侧取值。为增强稳定性并抑制振荡，使用 TVD-MUSCL 限制器（见 Hirch, 1990；Darwish, 2003）。

      在三维中，低阶格式同样使用一阶迎风；高阶格式在水平边界上通过近似水平梯度获得二阶精度，仍取迎风侧值。为稳定并减少振荡，采用 ENO（Essentially Non-Oscillatory）型程序限制水平梯度；在垂向方向采用三阶 ENO 程序以获得垂向面通量所需的面值（Shu, 1997）。
